AeroZesh G Manual
NOMBRE DEL MODELO
-
VSV-AZG4
-
VSV-AZG6
-
VSV-AZG8
-
VSV-AZG4E42A
-
VSV-AZG6E42A
-
VSV-AZG8E42A
CARACTERÍSTICAS CLAVE
-
MOTOR EC PWM SILENCIOSO : El motor EC con ajuste PWM ofrece bajo ruido y ahorro de energía.
-
FLUJO DE AIRE EFICIENTE : Entrega de flujo de aire eficiente con palas de estator hidromecánicas en alta presión estática.
-
CONTROL DE VELOCIDAD y CICLO ON/OFF¹ : Control de velocidad de 10 niveles y tres modos de ciclo ON/OFF a través del controlador E12.
-
RODAMIENTOS DE BOLAS DOBLES : Los rodamientos de bolas dobles en el motor ofrecen una vida útil estimada de 67,000 horas. Permite que el ventilador se monte en cualquier dirección.
-
MÚLTIPLES MODOS² : Modos manuales, de ciclo ON/OFF e inteligentes automáticos, configuración rápida y fácil a través del VIVOSUN GrowHub.
-
CONTROL WI-FI Y APP² : Configuraciones inteligentes basadas en condiciones ambientales variables a través de GrowHub y VIVOSUN App de manera remota.
-
1. Solo en modelos de VSV-AZG4/VSV-AZG6/VSV-AZG8
-
2. Solo en modelos de VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
-

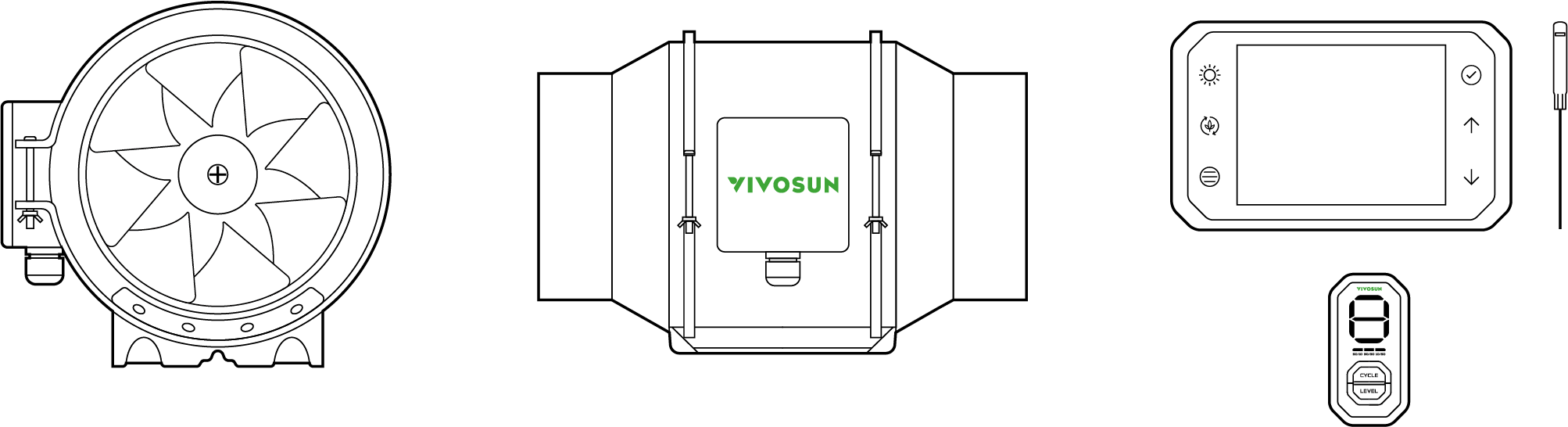

CONTENIDO DEL PRODUCTO
VSV-AZG4/VSV-AZG6/VSV-AZG8
| Imagen | Nombre | Cantidad |
|---|---|---|
Ventilador de ducto |
1PC |
|
|
Cable de extensión Tipo C |
1PC |
|
Controlador E12 |
1PC |
|
Correas colgantes |
2 PCS |
|
Juego de tornillos |
4 PCS |
|
Ancla de pared |
4 PCS |
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
| Imagen | Nombre | Cantidad |
|---|---|---|
|
Sistema de ventilador de ducto |
1PC |
|
|
Cable de extensión Tipo C |
1PC |
|
|
Correas colgantes |
1PC |
|
|
Juego de tornillos para ventilador de ducto |
4 PCS |
|
|
Ancla de pared |
4 PCS |
|
Controlador inteligente |
1 PC |
|
Sensor de temperatura/humedad |
3 m |
|
Tornillos de expansión |
2 PCS |
|
Placa de hierro |
1 PC |
|
Bridas |
3 PCS |
|
Bridas de alambre |
1 PC |

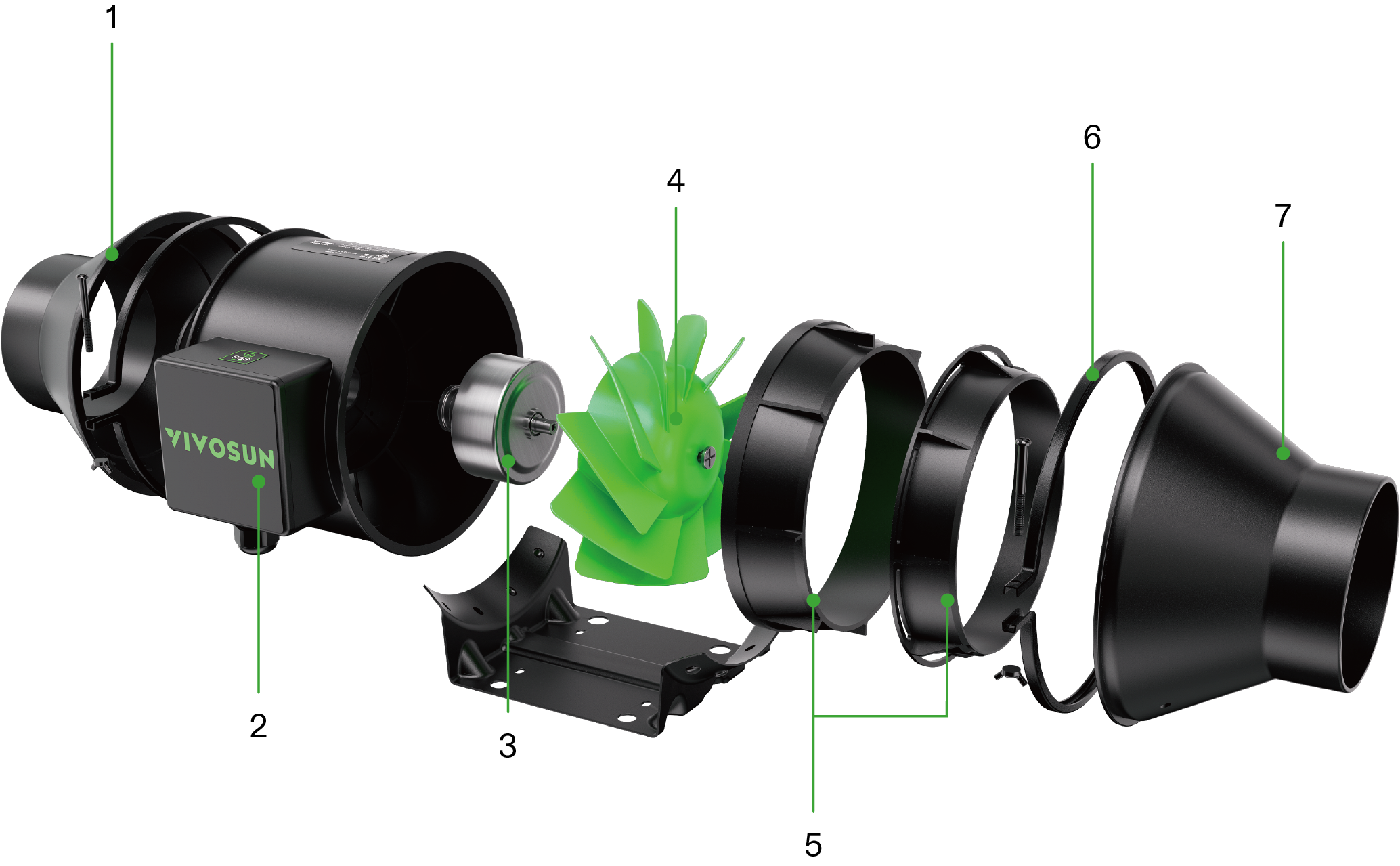

① |
Flange de escape |
② |
Unidad de ventilador |
③ |
Motor EC |
④ |
Palas del rotor |
⑤ |
Círculo de aire |
⑥ |
Hebilla |
⑦ |
Flange de entrada |

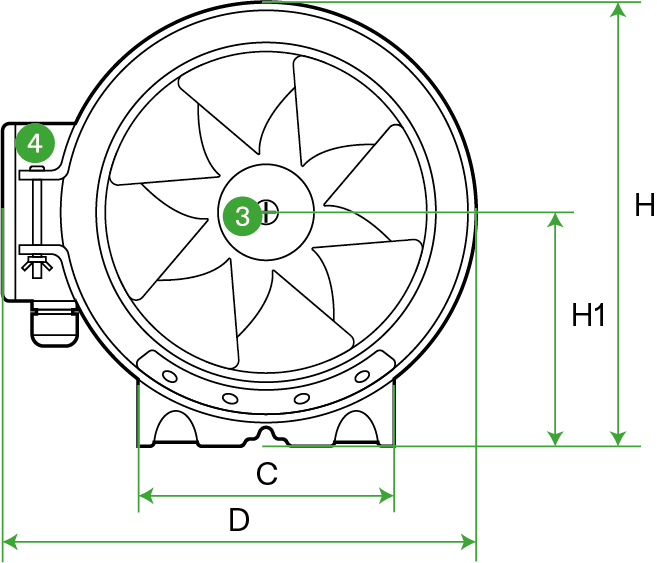

DIMENSIONES
|
|
|
N° de serie |
Parte |
Cantidad |
① |
Flange |
2 |
② |
Unidad de ventilador |
1 |
③ |
Palas del rotor |
1 |
④ |
Caja de terminales |
1 |
⑤ |
Hebilla |
2 |
Unidad: mm
Modelo N.º |
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
A |
303 |
315 |
330 |
ΦB |
Φ98 |
Φ148 |
Φ196 |
C |
120 |
120 |
135 |
D |
201 |
225 |
252 |
E |
81 |
81 |
100 |
F |
60 |
60 |
80 |
G (Hoyo largo) |
7x5 |
7x5 |
7.5x6.5 |
H |
187.5 |
210 |
235 |
H1 |
99.5 |
110 |
124.5 |
ESPECIFICACIONES
VSV-AZG4 |
VSV-AZG6 |
VSV-AZG8 |
|
Tamaño |
10.2 cm |
15.2 cm |
20.3 cm |
Entrada |
110-240V 50/60Hz |
110-240V 50/60Hz |
110-240V 50/60Hz |
Promedio Uso de Energía |
20W |
35W |
78W |
Uso Máximo de Energía |
27W |
50W |
180 W |
Flujo de aire |
331.2 m³/h |
657.6 m³/h |
1234.2 m³/h |
Ruido |
28 dB(A) |
32 dB(A) |
51 dB(A) |
Velocidad del ventilador (Máx) |
2700RPM |
2500RPM |
3000RPM |
Motor eléctrico |
Motor EC |
Motor EC |
Motor EC |
Rodamiento |
Rodamiento de bolas dobles |
Rodamiento de bolas dobles |
Rodamiento de bolas dobles |
IP Rodamiento |
IP44 |
IP44 |
IP44 |
Vida útil de los rodamientos |
67000H |
67000H |
67000H |
Certificación |
FCC,CE,ETL |
FCC,CE,ETL |
FCC,CE,ETL |
APLICACIÓN

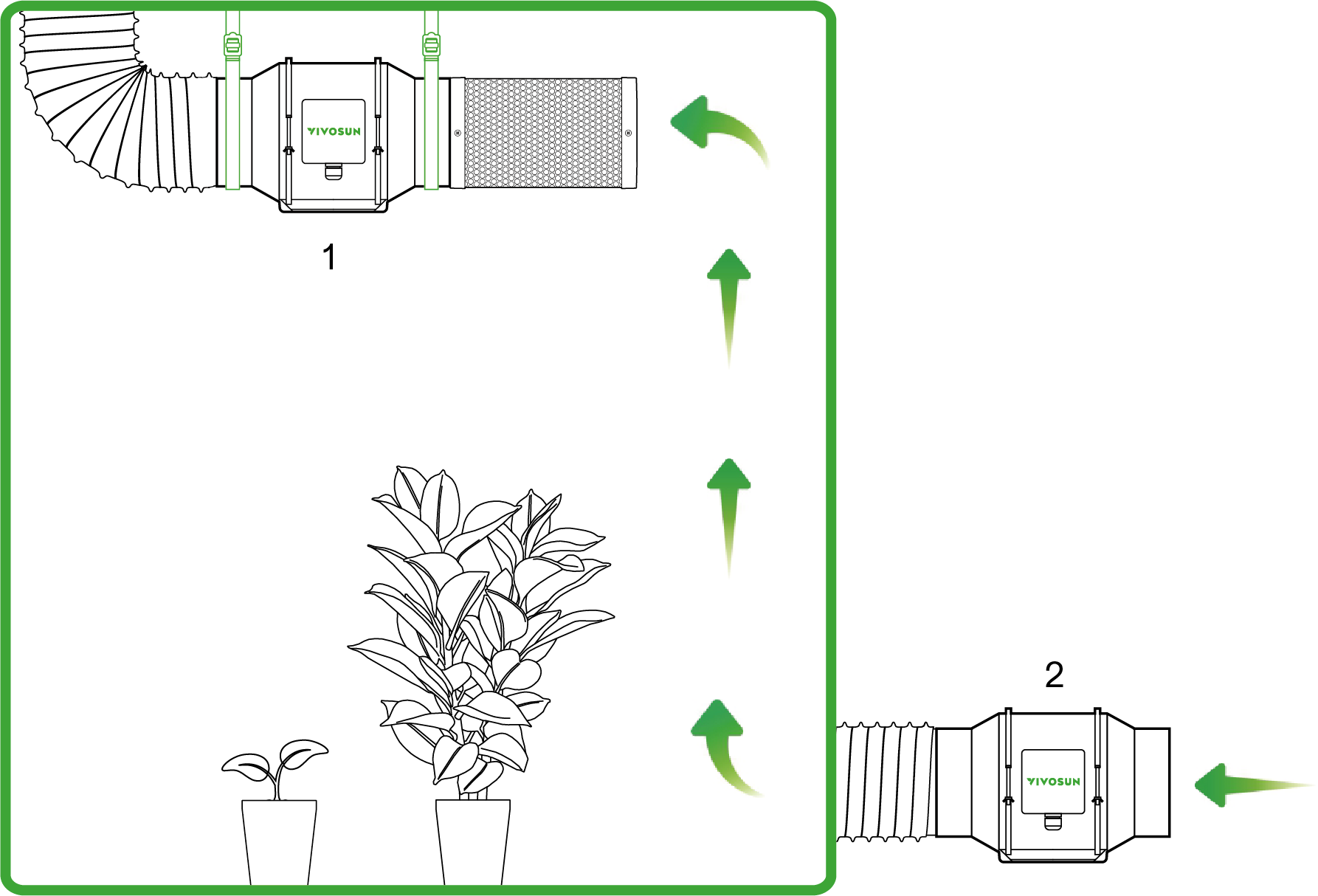

AeroZesh se puede utilizar como ventilador de extracción o como ventilador de entrada para su espacio de cultivo, y cada uno tiene diferentes posiciones de configuración para una ventilación óptima.
Ventilador de extracción: Colgado o montado en la esquina más alta opuesta dentro de su espacio de cultivo. La flecha del flujo de aire apunta hacia fuera de su espacio de cultivo.
Ventilador de entrada: Montado en un rincón inferior fuera de su espacio de cultivo. La flecha del flujo de aire apunta hacia su espacio de cultivo.
1.Ventilador de extracción 2.Ventilador de entrada
INSTALACIÓN
1. MONTAJE COMO VENTILADOR DE ENTRADA
PASO 1

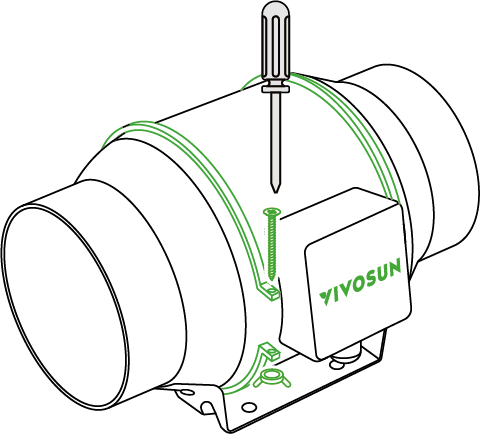

Desatornille y afloje las hebillas en la unidad del ventilador.
PASO 2

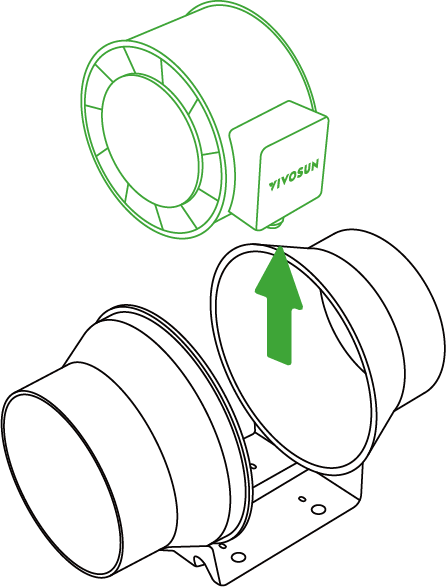

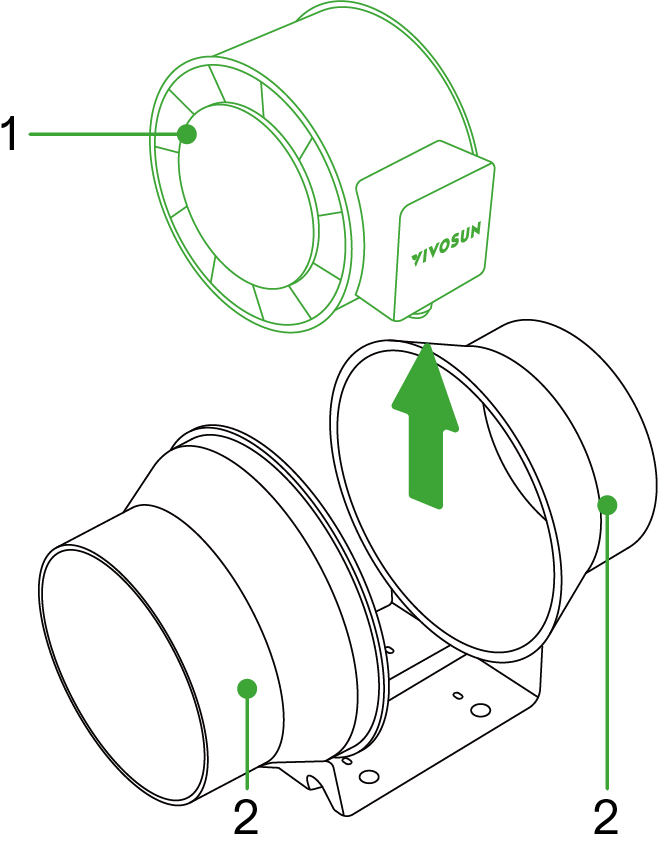

Retire la unidad del ventilador del soporte de la brida.
*1.Unidad del ventilador *2.Brida
PASO 3
Taladre cuatro agujeros y fije las dos bridas en la posición deseada sobre un soporte de madera o una viga con cuatro tornillos de madera. Si desea montar el ventilador en una superficie que no sea de madera, fije los anclajes de pared a través de los agujeros antes de atornillar los tornillos de madera para asegurar la brida.
PASO 4

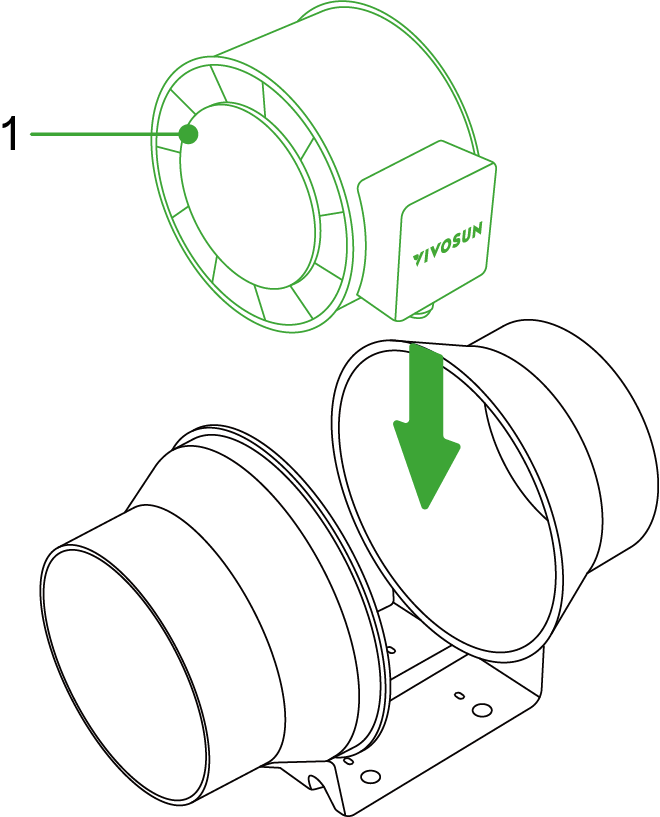

Deslice la unidad del ventilador de nuevo entre las dos bridas, asegúrese de que la flecha del flujo de aire en la unidad del ventilador esté en la misma dirección que la de la brida. Luego, apriete las abrazaderas metálicas para asegurar la unidad del ventilador.
*1.Unidad del ventilador
PASO 5
Vuelva a colocar las hebillas en la unidad del ventilador y fije con tornillos.
*1.Hebilla
2. COLGANDO COMO VENTILADOR DE EXTRACCIÓN
A. COLGANDO HACIA ARRIBA
A.1 Correas colgantes
PASO 1

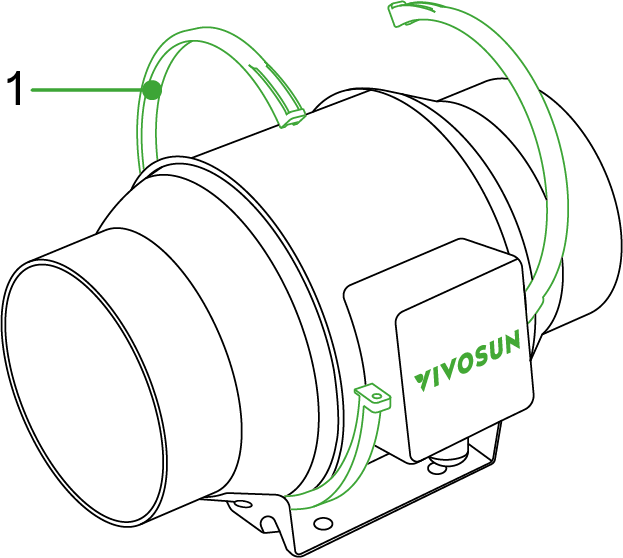

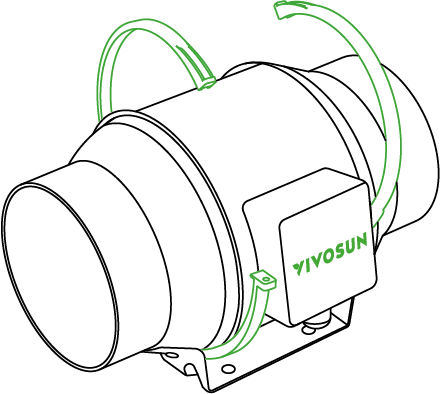

Ate las dos correas colgantes alrededor de las bridas como se muestra en el diagrama.
PASO 2

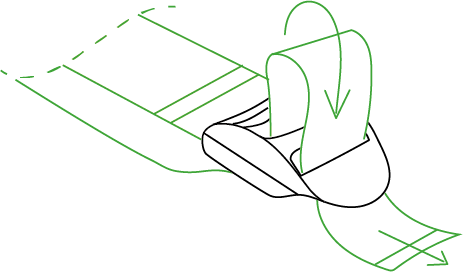

Deslice la correa desde la parte inferior a través de la ranura de bloqueo en el interior.
PASO 3
Pase la correa desde la parte superior a la ranura de bloqueo exterior. Ajuste la longitud del lazo completo según sea necesario.
|
|
|
PASO 4
Introduzca el extremo suelto a través del espacio central de la traba para asegurar el lazo.
PASO 5

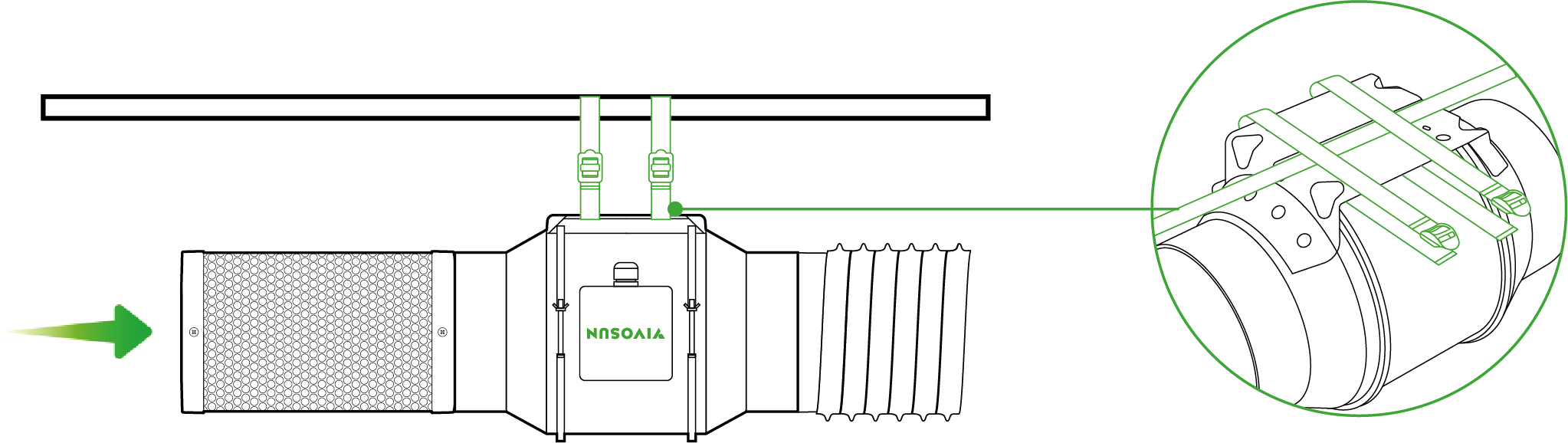

Ate el otro extremo de las dos correas colgantes alrededor de un poste como se muestra en la imagen.
Coloque el ventilador usando las bridas de ducto para asegurarlo. Ajuste la altura según sea necesario.

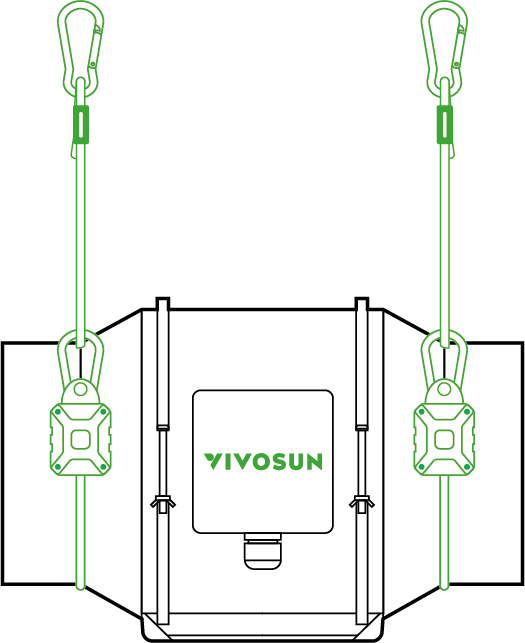

A.2 Ganchos de cuerda (se venden por separado)
PASO 1
Ate los dos ganchos de cuerda alrededor de las bridas como se muestra en el diagrama. Asegure el ventilador bloqueando los mosquetones a las cuerdas.
PASO 2

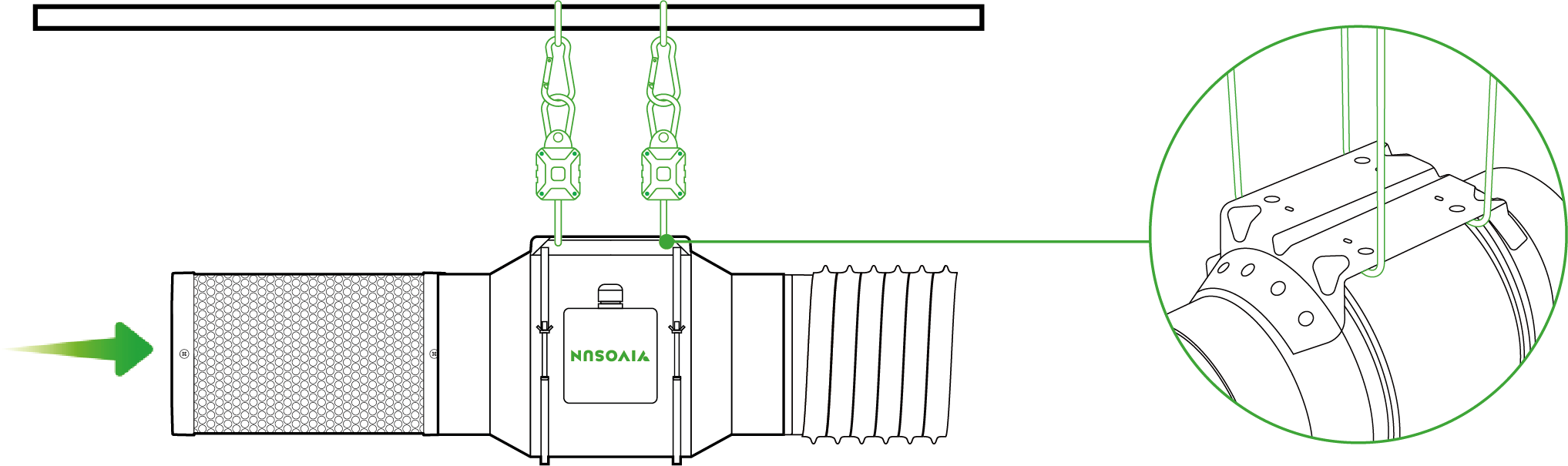

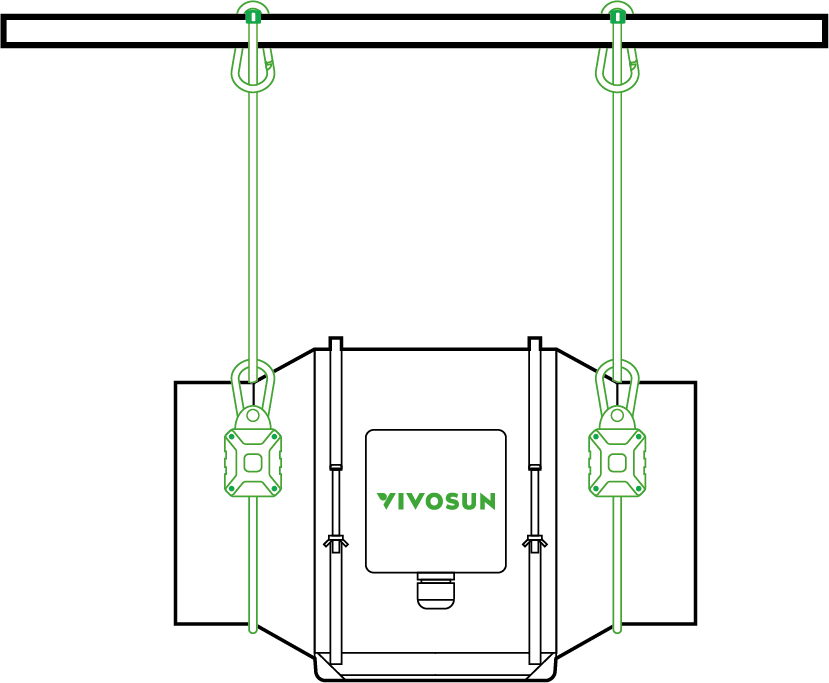

Ate el otro extremo de los ganchos de cuerda alrededor de la vigueta como se muestra en el diagrama. Asegure el ventilador al poste bloqueando los mosquetones a la cuerda.
Presione el botón de ajuste amarillo para elevar y bajar el ventilador a la altura deseada.
B. COLGANDO HACIA ABAJO
B.1 Correas colgantes

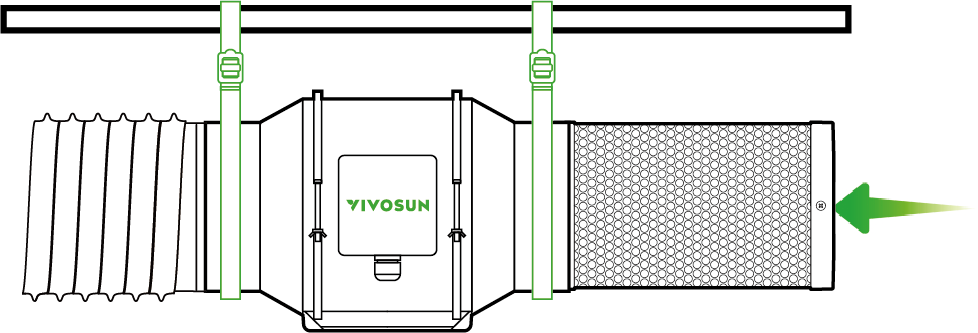

Ate las correas colgantes alrededor del poste y las bridas del ventilador. Ajuste y apriete las correas colgantes, como se indica en la parte A.1, pasos 2-4. Deje que el ventilador cuelgue del poste una vez que las correas estén aseguradas.
B.2 Ganchos de cuerda (se venden por separado)
Ate los dos ganchos de cuerda alrededor del poste y la brida del ventilador. Asegure los dos ganchos a sus respectivas cuerdas para colgar el ventilador.
Presione el botón amarillo en el gancho de cuerda para ajustar la altura del ventilador al nivel deseado.

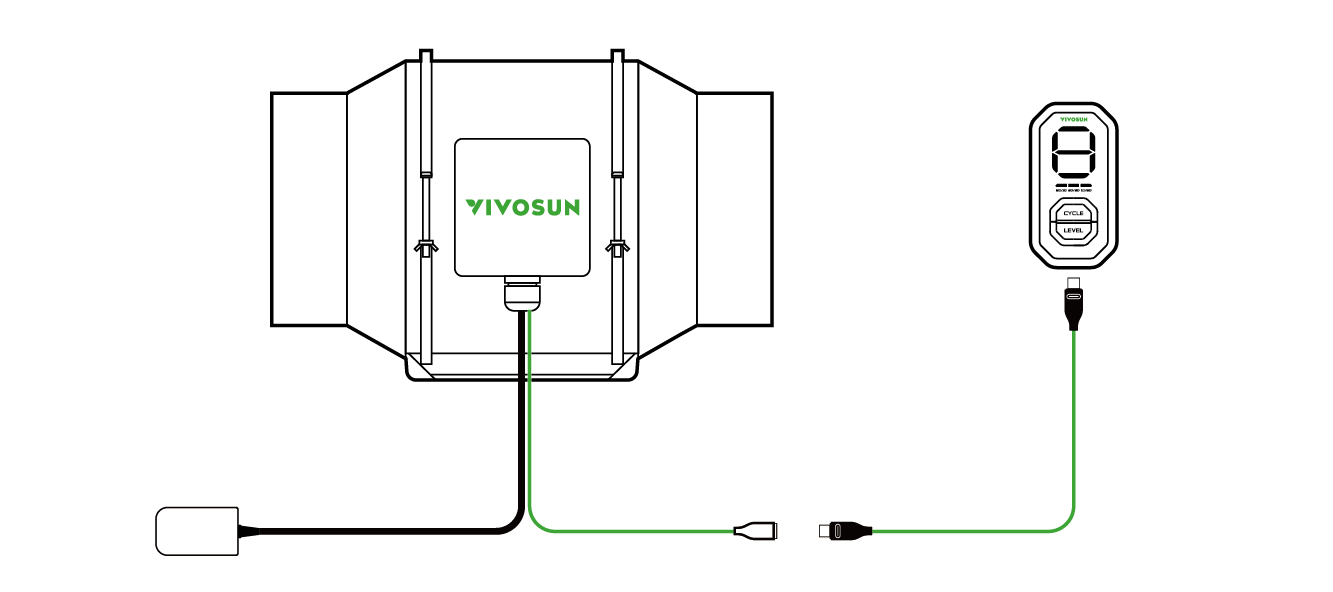

3. CONEXIÓN AL CONTROLADOR E12
VSV-AZG4/VSV-AZG6/VSV-AZG8
Utilice un cable de extensión Tipo-C para conectar un AeroZesh a un controlador E12. El controlador se alimentará del ventilador de ducto.

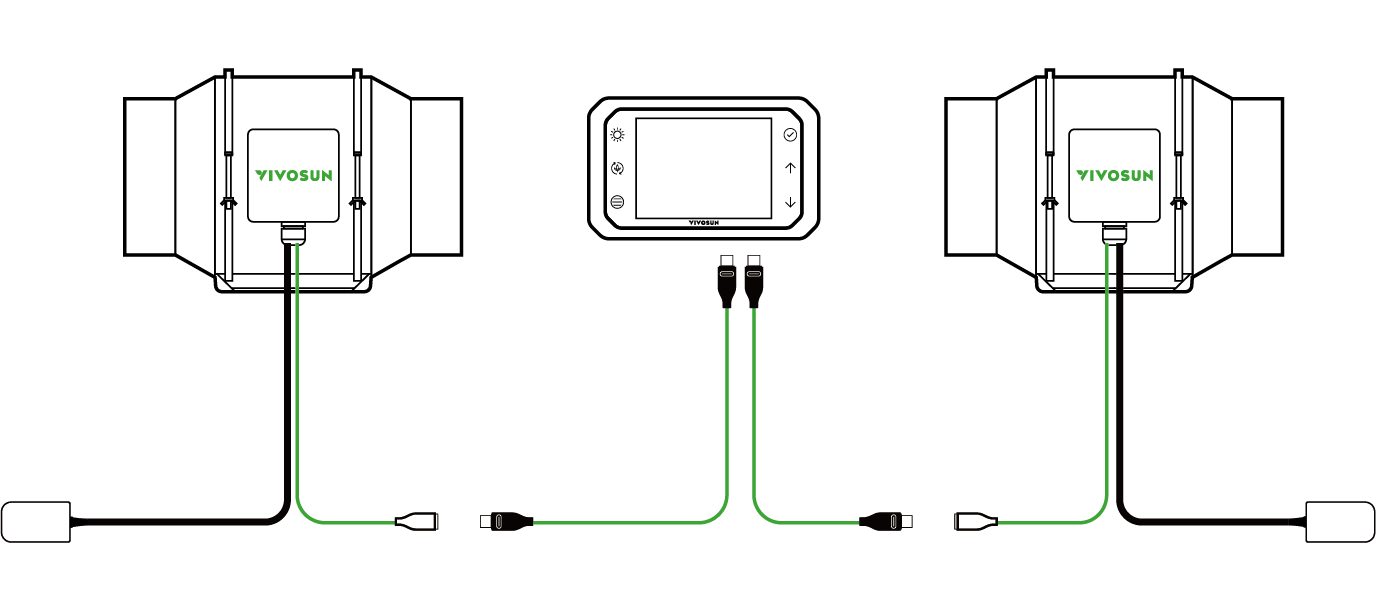

4. CONEXIÓN AL CONTROLADOR VIVOSUN GROWHUB
VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42
A
B
Utilice un cable de extensión Tipo-C para conectar un AeroZesh a un controlador GrowHub (A). Un controlador GrowHub tiene dos puertos Tipo-C para controlar dos ventiladores AeroZesh (B). El controlador será alimentado por el AeroZesh.
CONTROL DEL VENTILADOR

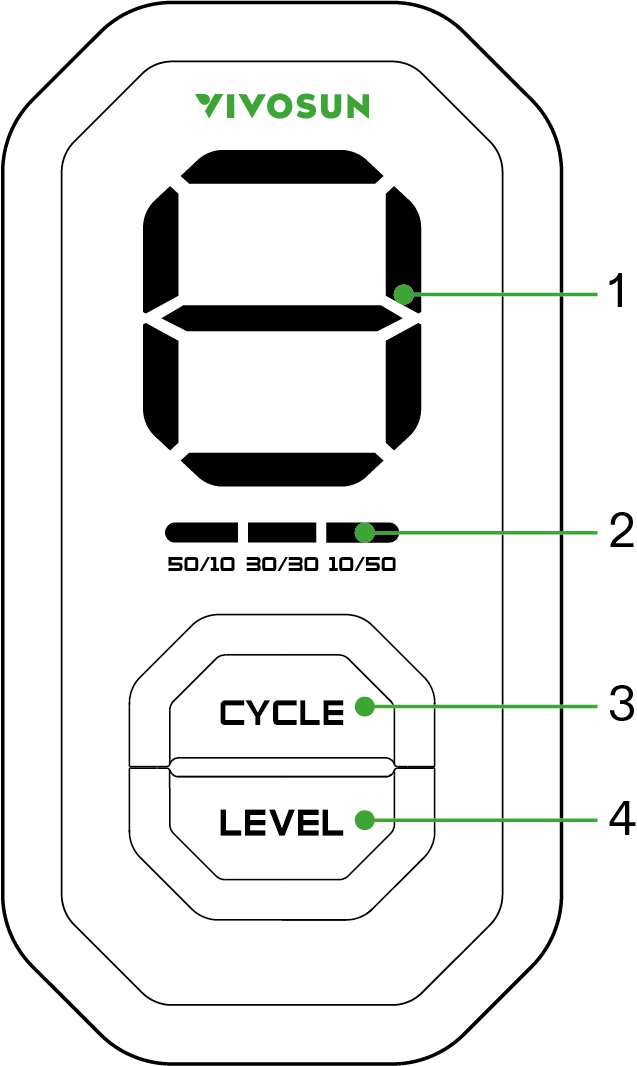

CONTROLADO POR E12 (VSV-AZG4/VSV-AZG6/VSV-AZG8)
① |
Nivel de velocidad actual |
② |
Ciclo ON/OFF actual |
③ |
Botón de control del modo de ciclo ON/OFF |
④ |
Botón de control del nivel de velocidad |
Ajuste de velocidad del ventilador
Presione el botón ''LEVEL'' para cambiar el nivel de velocidad del ventilador de 0 a Máx. El nivel de velocidad se mostrará arriba (''A'' indica el nivel de velocidad máximo).
Mantenga presionado el botón "LEVEL" durante 3 segundos para apagar rápidamente el ventilador de ducto. El nivel de velocidad se guardará y se restaurará si se vuelve a encender el ventilador de ducto presionando nuevamente el botón "LEVEL".
Configuración del Ciclo ON/OFF
Presione el botón ''CYCLE'' para alternar entre los tres modos de ciclo ON/OFF y la luz indicadora correspondiente se encenderá: ''50/10'': 50min ENCENDIDO, 10min APAGADO ''30/30'': 30min ENCENDIDO, 30min APAGADO. ''10/50'': 10min ENCENDIDO, 50min APAGADO. Sin luces encendidas: Modo manual.
Todas las luces indicadoras y la pantalla se apagará después de 10 segundos sin operación. Presione cualquier botón para encender la pantalla.
Aviso: Se sugiere utilizar el E12 fuera de la tienda de cultivo para una mayor duración.
CONTROLADO POR GROWHUB E42A (VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42)
Consulte el manual de GrowHub E42A sobre el control del ventilador de ducto y la conexión de la App.
MANTENIMIENTO
Se sugiere una limpieza regular cada año. Asegúrese de apagar la electricidad antes de limpiar.
|
PASO 1 Desatornille y afloje las hebillas en la unidad del ventilador y retírela del soporte de la brida. |
|
PASO 2 Utilice un paño húmedo para limpiar las aspas del ventilador y el impulsor. Retire el círculo de aire entre la unidad del ventilador y la brida de entrada. Limpie el interior de las bridas de entrada y salida y el círculo de aire. |
|
PASO 3 Después de limpiar, coloque la unidad del ventilador y el círculo de aire de nuevo en los soportes de la brida y asegure las hebillas. |
Garantía
VIVOSUN ofrece una garantía limitada de 2 años en este producto comprado directamente a nosotros o a nuestros distribuidores autorizados, comenzando en la fecha original de compra.
Esta garantía se proporciona además de, y no afecta, sus derechos legales bajo las leyes de protección al consumidor aplicables en el país donde se compró el producto.
Para la política completa de garantía, visite: https://www.vivosun.com/help/warranty-policy
Alternativamente, puede contactar al servicio al cliente en support@vivosun.com / +1 888-505-8486.
ADVERTENCIA
-
La instalación debe cumplir con las regulaciones locales y las especificaciones específicas del país.
-
El equipo debe cumplir con los siguientes estándares:
-
2014/35/EU Directiva de baja tensión
-
2014/30/EU Directiva de compatibilidad electromagnética
-
-
El ventilador funciona con un voltaje de entrada de 110V AC a 240V AC. NO lo use con voltajes más altos.
-
Asegúrese de que el aire que se transfiera no sea inflamable, explosivo o corrosivo. La temperatura del ambiente no debe exceder los 40 °C (104 °F).
-
NO rocié ni limpie el ventilador con agua u otros líquidos, ya que esto puede causar cortocircuitos o descargas eléctricas.
-
Está prohibida la instalación en ventanas o en exteriores.
-
Evite el retroceso de aire de chimeneas abiertas u otros equipos a gas.
-
NO utilice productos químicos como gasolina, benceno o disolventes para limpiar el ventilador.
-
Mantenga el agua alejada del motor y de los componentes eléctricos. NO sumerja las piezas de plástico en agua por encima de 60 °C (140 °F).
-
Mantenga el ventilador fuera del alcance de los niños.
-
Durante el funcionamiento, está estrictamente prohibida la desmantelación, el mantenimiento y el servicio del ventilador.
-
NO encienda el ventilador a menos que esté firmemente sujeto.
-
Asegúrese de que no haya objetos cerca de la entrada de aire del ventilador antes de su funcionamiento.
-
Al instalar, confirme que todos los accesorios estén correctamente instalados y que la estructura del ventilador pueda soportar su carga completa durante el funcionamiento.
-
Si el ventilador presenta un aumento de ruido, picos de temperatura, detención de aspas o interferencia de objetos extraños, desconecte de inmediato la energía, deje de usar y resuelva el problema antes de reanudar el funcionamiento.
-
Almacene el ventilador en un entorno con las condiciones especificadas de temperatura y humedad. Si se almacena durante más de seis meses, pruebe el ventilador antes de usarlo para garantizar su funcionamiento correcto.
-
NO corte ni vuelva a conectar el cable de alimentación. Si el cable de alimentación está dañado, comuníquese con el servicio al cliente. Las modificaciones no autorizadas anularán la garantía.
NO DESHECHE ESTE PRODUCTO CON SU BASURA REGULAR. Los electrodomésticos contienen materiales peligrosos que pueden perjudicar el medio ambiente si no se eliminan adecuadamente.
Póngase en contacto con su gobierno local para obtener información sobre centros de reciclaje cercanos o programas de reciclaje que acepten desechos electrónicos.
